جدول فلنج های کلاس طبق استاندارد ASME

استاندارد ASME (American Society of Mechanical Engineers) یکی از معتبرترین مراجع طراحی و ساخت تجهیزات تحت فشار در صنایع نفت، گاز، پتروشیمی و نیروگاهی است. در این استاندارد، فلنج‌ها بر اساس کلاس فشاری (Pressure Class) دسته‌بندی می‌شوند که نشان‌دهنده توان تحمل فشار فلنج در دمای مشخص است.

فلنج‌های کلاس‌دار ASME معمولاً در کلاس‌های 150، 300، 600، 900، 1500 و 2500 تولید می‌شوند. هرچه عدد کلاس بالاتر باشد، فلنج قادر به تحمل فشار بالاتر در شرایط کاری یکسان خواهد بود. لازم به ذکر است که فشار کاری مجاز فلنج با افزایش دما کاهش می‌یابد و مقادیر دقیق آن در جداول فشار–دما استاندارد ASME B16.5 و ASME B16.47 مشخص شده است.

این نوع فلنج‌ها به‌طور گسترده در خطوط انتقال سیالات تحت فشار بالا، واحدهای فرآیندی و تأسیسات حساس صنعتی مورد استفاده قرار می‌گیرند.

جدول فلنج های کلاس 150

جدول فلنج های کلاس 300

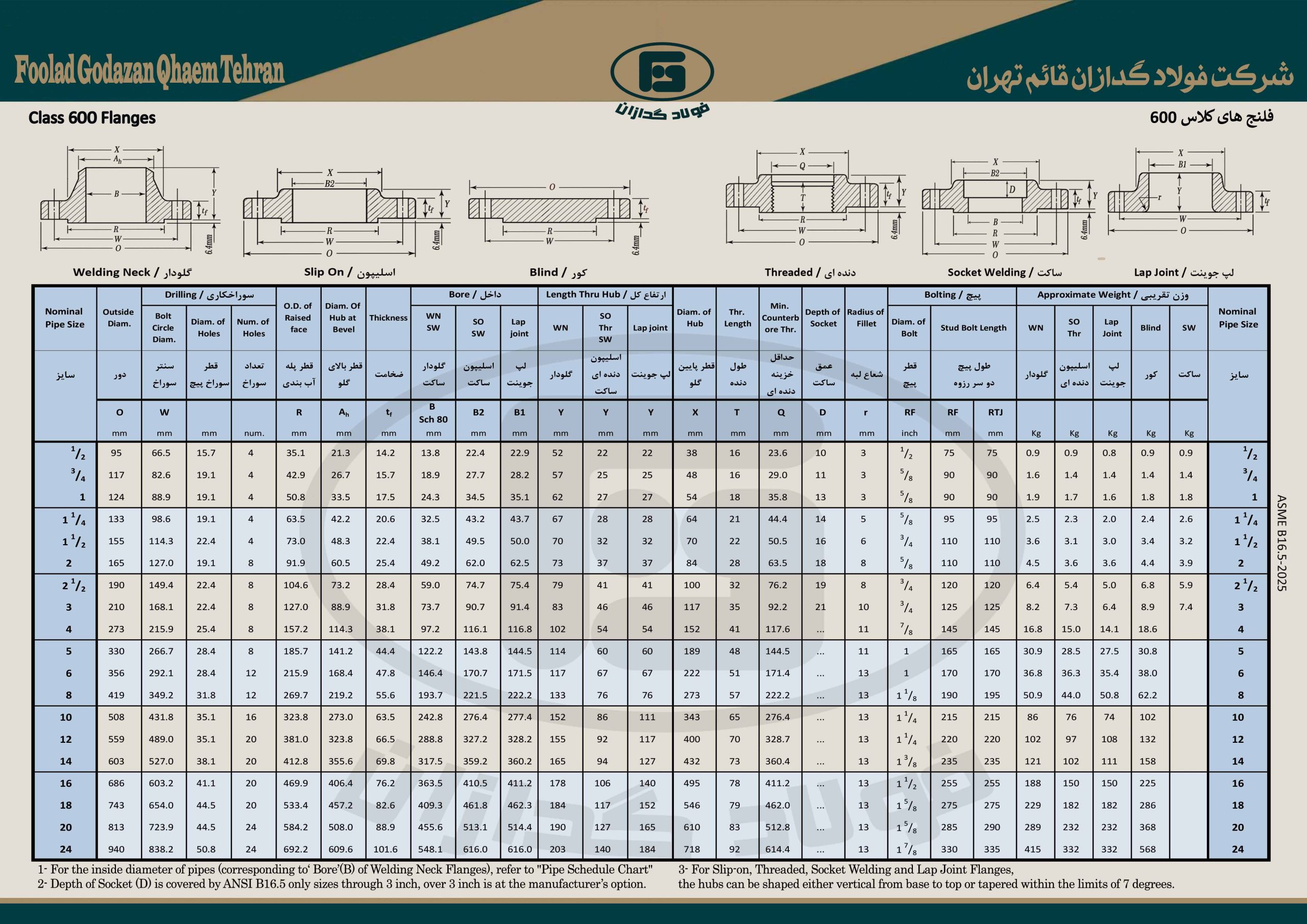

جدول فلنج های کلاس 600

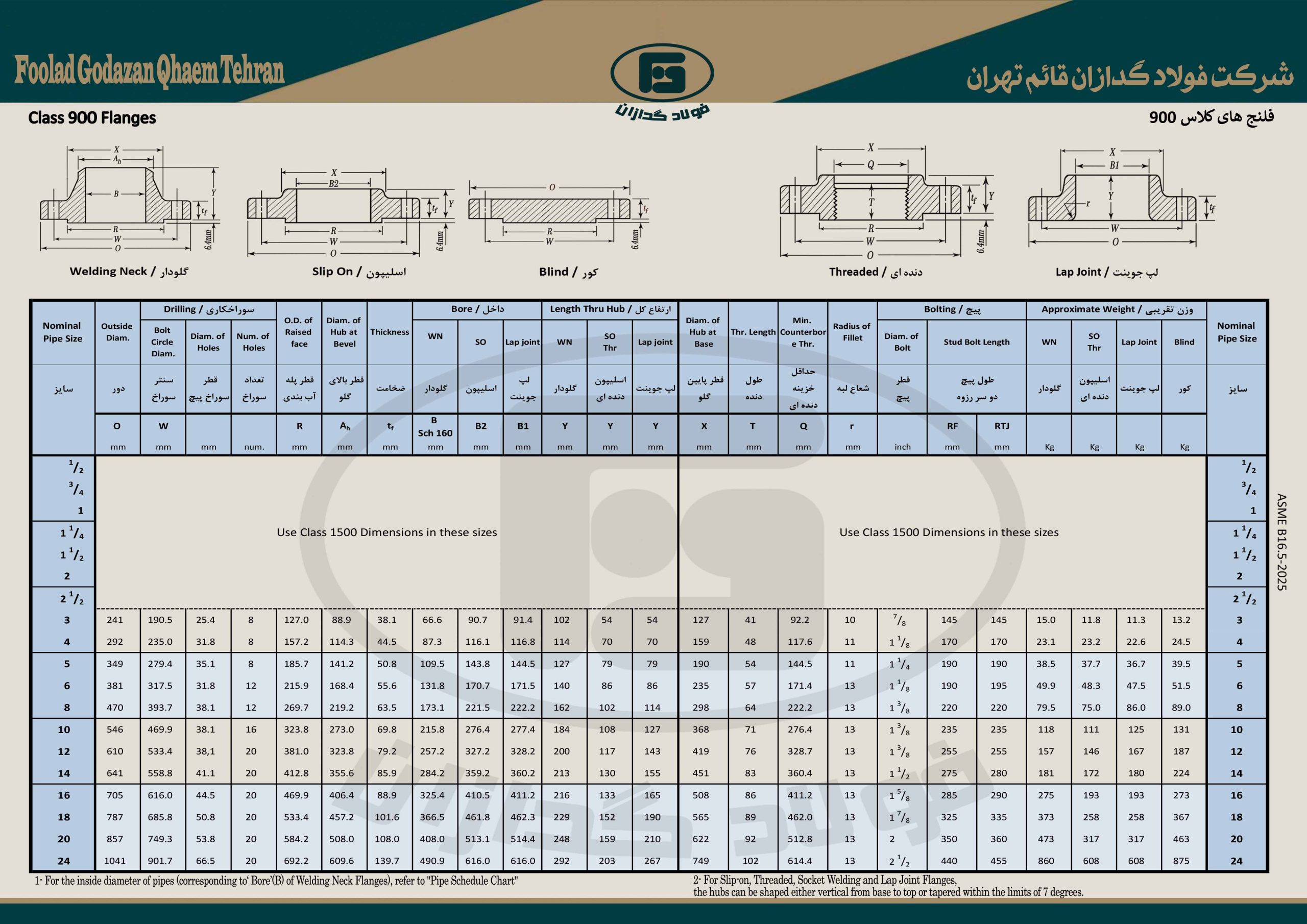

جدول فلنج های کلاس 900

جدول فلنج های کلاس 1500

جدول فلنج های کلاس 2500

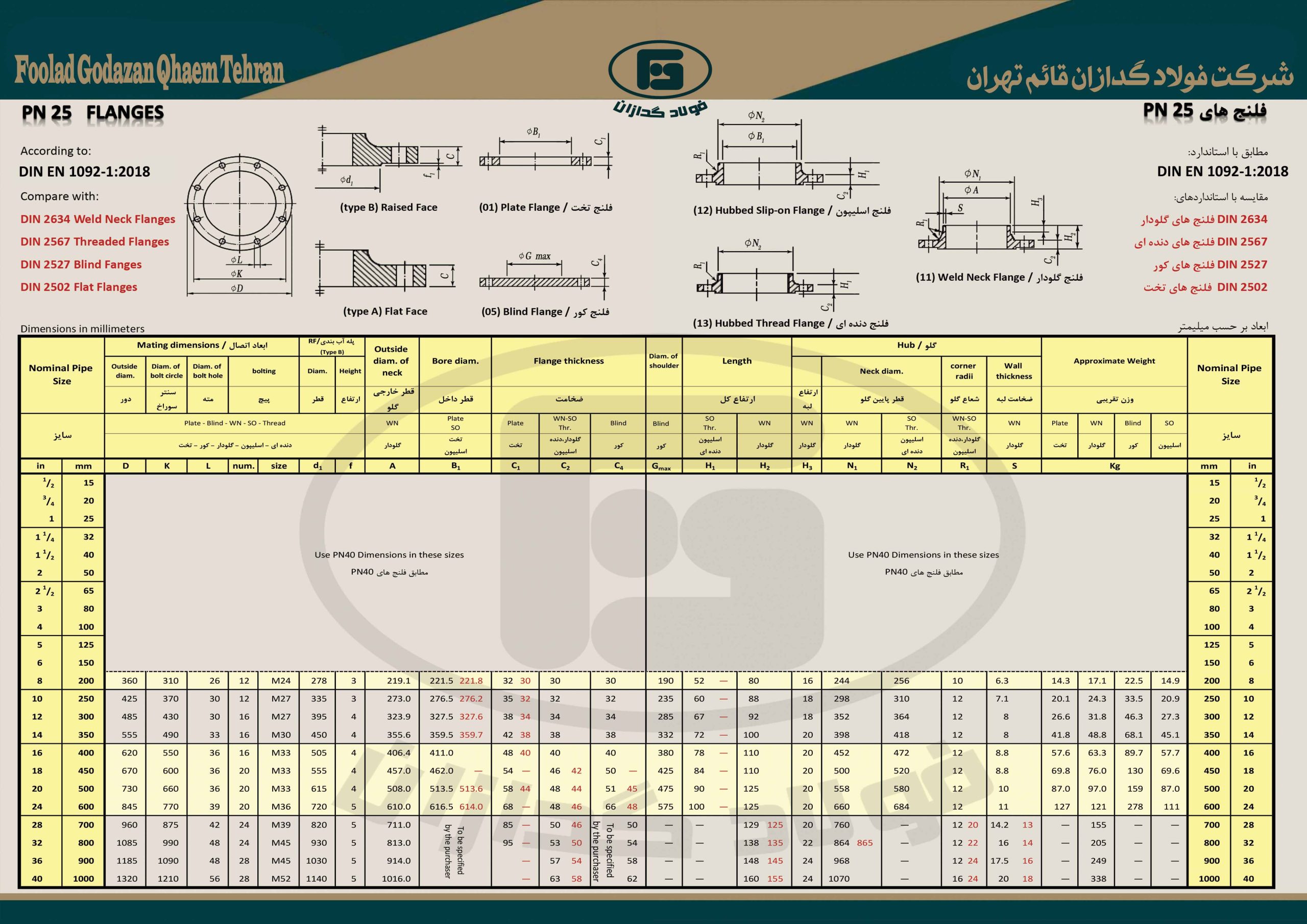

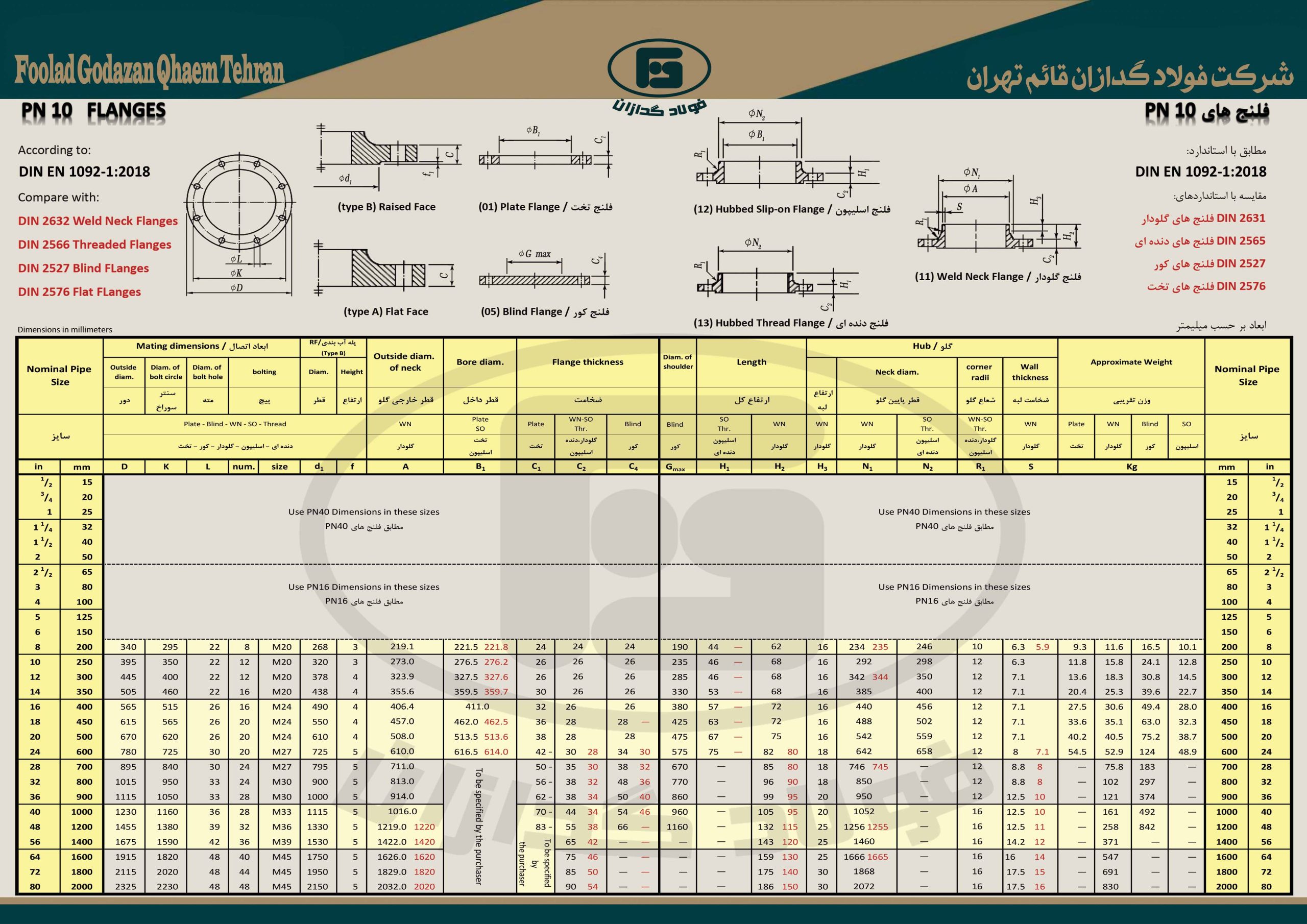

جدول فلنج های PN طبق استاندارد EN 1092-1

استاندارد PN (Pressure Nominal) سیستم نام‌گذاری فشار اسمی فلنج‌ها در استانداردهای اروپایی مانند EN و DIN است. عدد PN نشان‌دهنده فشار اسمی قابل تحمل فلنج بر حسب بار (bar) در دمای مرجع، معمولاً 20 درجه سانتی‌گراد، می‌باشد.

فلنج‌های PN در رده‌های مختلفی از جمله PN6، PN10، PN16، PN25، PN40 و PN63 تولید می‌شوند. انتخاب کلاس PN مناسب به عواملی مانند فشار کاری، دمای سیال، نوع متریال و استاندارد طراحی پروژه بستگی دارد. همانند فلنج‌های ASME، با افزایش دمای کاری، فشار مجاز فلنج‌های PN نیز کاهش پیدا می‌کند.

فلنج‌های PN بیشتر در پروژه‌های صنعتی با استاندارد اروپایی، تأسیسات آب و فاضلاب، صنایع عمومی و برخی واحدهای نفت و گاز مورد استفاده قرار می‌گیرند.
